IMPIANTO AUTOMATICO DI LAVAGGIO A TUNNEL tipo LACAS 8040S6C
ad una pista - con carico e scarico semi-automatico delle cassette e dei pallets
a norma CE – in accordo con le direttive HACCP
Premessa:
Una delle caratteristiche peculiari per il lavaggio di una superficie è quella di trasformare al massimo l’energia cinetica dell’acqua in forza di impatto Kg/cm2 con un unico getto.
Vantaggi con un unico ugello:
•Forza di impatto molto elevata;
•Macro foro, evita otturazioni.
La denominazione ugello-polso, oscillante, e la gestione del ns. ugello derivano dall’imitazione del polso dell’operatore durante il lavaggio manuale.
Il tunnel è sviluppato per il lavaggio su una pista delle Vs. cassette capovolte anche con fondo chiuso e Vs. pallets in plastica con il piano di carico verso l’alto.
La velocità produttiva è determinata dal numero di stadi lavaggio che Tecnologie Cominox ha calcolato.
La caratteristica dell’impianto è la sua semplicità meccanica in quanto è privo di qualsiasi sensore pur avendo una gestione automatica del ciclo di lavaggio. Vi è solo un sensore di rilevazione cassette/pallets da lavare. Il lavaggio esterno-interno delle cassette/pallets è fatto con acqua riciclata alimentata solo dall’acqua di risciacquo.
Caratteristiche costruttive:
•Struttura in acciaio inox con piedini di livellamento regolabili.

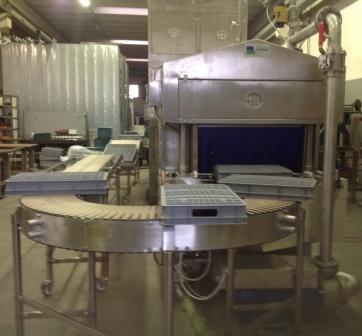

•Modulo di entrata in piano:
Carosello, con carico manuale delle cassette in orizzontale.
•Tunnel di lavaggio completamente in acciaio inox AISI 304.
•Sistema di trasporto cassette/pallets con catena in acciaio inox.
•Portelloni di ispezione di ampie dimensioni a doppia parete per un buon isolamento termico e acustico, facilmente estraibili, per le operazioni di controllo e manutenzione.
•Vasca di riciclo dell’acqua da 700 Lt. con troppo pieno.
•Tre cassetti a filtro estraibili di facile ispezione con superficie filtrante asportabile a triangolo per ridurre l’intasamento.
•Modulo di asciugamento con ventilatori con prelievo aria ambiente e lame soffianti sopra e sotto le Vs. cassette/pallets.

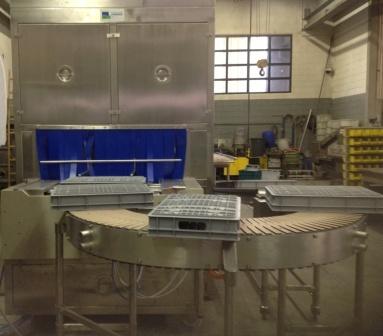

•Modulo di uscita in piano:
Carosello, con catena a tapparella motorizzata in plastica POM con relativo Inverter.
•Quadro elettrico con PLC relativo software di funzionamento e display digitale per la programmazione, predisposizione in automatico della macchina in funzione delle dimensioni delle cassette e dei pallets.
